Centralbadet ritades av Wilhelm Klemming år 1902 och invigdes 1904. Arkitekturen är i jugendstil med böljande former och dekor med motiv ur naturen, som slingrande blommor och snäckor. Ritningarna ingår i ansökan om bygglov för "Badinrättning m.m" i kvarteret Islandet 3.
Planerna visar att bassänger, karbad och varmluftsavdelningar var uppdelade efter kön och samhällsklass. Det är alltså olika avdelningar för första, andra eller tredje klassens kvinnor respektive män. Två trappor upp finns exempelvis "I Klass varmluftsafdelning för Damer" och "I Klass Karbadsafdelning för Damer" med "Bassin" samt "II Klass Karbad för Damer" och "II Klass Karbad för Herrar".
Den stora simhallen ligger i bottenplanet. Byggnaden innehåller även rum för bland annat "gyttje-massage", läkare, sjukgymnastik, damfrisering, raksalong och butiker. Tre trappor upp finns två stora salar som är märkta "Idrotts och Festhall". På en av sektionsritningarna har Klemming tecknat fram trädgårdens damm, med en sjöfågel som står mitt i vattnet.
På planritningen till bottenvåningen framgår det att Wilhelm Klemming använde "Cementpelare hennebiquesystem" för vissa bärande konstruktioner. Systemet Hennebique var en fransk byggnadsteknik med armerad betong och Centralbadet var den första byggnaden i Stockholm som uppfördes med detta systemet.
Ritningen "Gäller ej"?

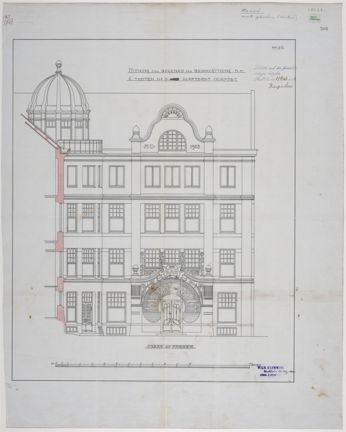

Under rubriken "Dokument" finns en uppsättning planritningar och fasad mot gården från september 1902 samt två fasad- och sektionsritningar från mars samma år. Ritningarna från mars 1902 är märkta "Gäller ej". Bygglovsakten innehåller även flera ändringsritningar som inte är digitiserade och publicerade här.
