Värtagasverket i Hjorthagen började uppföras 1890 och invigdes 1893. De ursprungliga byggnaderna – bland annat det här så kallade "scrubberhuset" – ritades av Ferdinand Boberg. Arkitekten har inte signerat eller daterat ritningen.

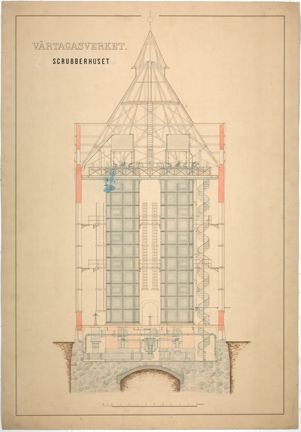

Sektionsritningen är tecknad i tusch och delvis färglagd i akvarell. Byggnaden avbildas i genomskärning, så att vi kan "se in" i huset. Där inne finns två höga scrubbrar, som användes för att rena verkets gas från ammoniak. Utmed innerväggen löper två smala plan med gångbryggor. En spiraltrappa leder upp till gångbryggorna och till det övre planet.
Byggnaden är tornformad och reser sig som ett omslutande skal kring scrubbrarna. Den genomskurna yttermuren är färglagd i rött på ritningen. Muren bryts upp av mycket höga långsmala rektangulära fönster. I det övre planet finns rundbågiga fönster i olika höjd. Sektionen visar även källare och grund under markplan.
Ferdinand Bobergs byggnader till Värtaverket uppfördes i en sammanhållen stil i granit och rött tegel. Det tornformade scrubberhuset hade en åttkantig planform, men det syns inte på sektionsritningen eftersom den visar ett snitt rakt genom byggnaden.
Explosion och rivning
År 1935 inträffade en explosion som skadade scrubberhuset och det intilliggande maskinhuset. Hela scrubberhuset revs – liksom större delen av maskinhuset – och de två byggnaderna ersattes 1938 med ett nytt maskinhus som ritades av Åke Tengelin.
Se fler ritningar och foto på huset
Under "Mer i Stockholmskällan" finns fler poster med ritningar till byggnader vid Värtagasverket som utformades av Ferdinand Boberg. Där finns också länkade poster med foton av scrubberhusets exteriör (utsida).
