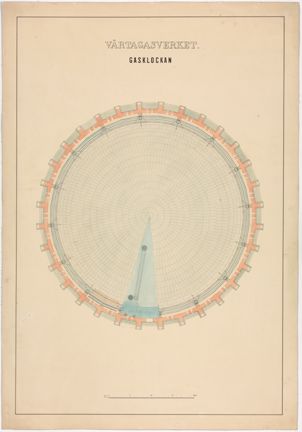

Värtagasverket i Hjorthagen började uppföras 1890 och invigdes 1893. Byggnaderna ritades av arkitekt Ferdinand Boberg. Gasklocka I togs i drift 1893 och användes till lagring av gas. Arkitekten har inte skrivit sin signatur och datum på planritningen.
Gasklocka I var en så kallad våtklocka; en typ av klocka där gasen förvarades i en inre gasbehållare med vattenlås. Den inre gasbehållaren var nedsänkt i ett klockkar – en vattenfylld bassäng – som låg under markplan. Byggnadens yttermurar och tak fungerade som ett skyddande hölje och hindrade vattenlåset från att frysa.
Planformen motsvarar en 32-hörning eftersom gasklockans murade fasad är uppdelad i fack genom trettiotvå utskjutande strävpelare (murförstärkare). Muren och strävpelarna är färglagda i rött på ritningen. Muren mellan strävpelarna bryts upp av två smala fönsteröppningar per fack.
Planet som avbildas ligger ovanför gasbehållaren. Den stora cirkulära ytan med rektangulärt mönster motsvarar gasbehållarens välvda hjässa (ovansida), som bestod av sammannitade stålplåtar. Innanför varannan pelare finns ledarställningar som stöttar upp gasbehållaren. Utmed innermuren löper en smal gångbrygga som nås via en brant järntrappa.
En blå tårtbit?
Arkitekten har även gjort ett trekantigt utsnitt där vi kan kika ner i klockkaret under gasbehållaren. Utsnittet är färglagt i blått och visar en del av bassängen och gasledningens in- och utloppsrör.
Fler ritningar
Under "Mer i Stockholmskällan" finns fler ritningar till Gasklocka 1 och andra byggnader vid Värtagasverket som utformades av Ferdinand Boberg.
