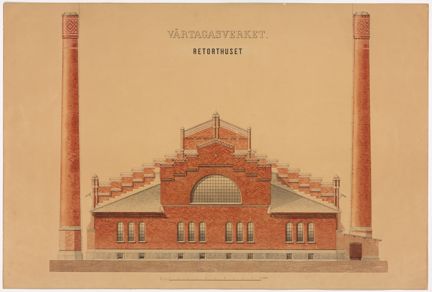

Ritningen visar det ursprungliga retorthuset vid Värtagasverket i Hjorthagen. Gasverket började uppföras 1890 och invigdes 1893. Arkitekturen utformades av Ferdinand Boberg. Arkitekten har inte signerat eller daterat ritningen av retorthuset.
Fasadritningen visar byggnadens ena kortsida (gavel). Den är tecknad i tusch och färglagd i akvarell på papper som gulnat av ålder. Fasadmaterialet är i tegel och natursten. Skorstenar reser sig på vardera sida. Fasadens krön och skorstenarnas friser är dekorativt murade. Retorthuset hade sammanlagt åtta skorstenar och strävpelare längs byggnadens långsidor.
Den tegelmurade fasaden bryts av tolv rundbågiga fönster som har grupperats tre och tre samt ett stort rundbågigt fönster i prydnadsgaveln. Stensockeln har små kvadratiska fönsteröppningar. Framför höger skorsten finns en låg utskjutande mur med en träport.
Retorthusets arkitektur har efterhand blivit förändrad genom till- och ombyggnader och delvis rivning. En av de ursprungliga skorstenarna finns kvar.
Retorthus?
Det kommunala Värtagasverket var en industriell anläggning för tillverkning av stadsgas och i retorthuset framställde gasen. I Retorthus 1 utvanns gasen ur stenkol genom torrdestillation i liggande retortrar – ett slags behållare eller kamrar – som undereldades i generatorugnar.
