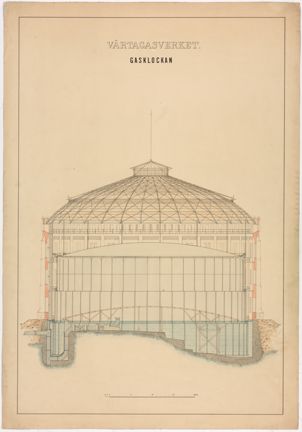

Värtagasverket i Hjorthagen började uppföras 1890 och invigdes 1893. Byggnaderna ritades av arkitekt Ferdinand Boberg. Gasklocka I togs i drift 1893 och användes för lagring av gas. Sektionen visar byggnaden och den inre gasbehållaren i genomskärning. Arkitekten har inte skrivit sin signatur och datum på ritningen.
Gasklocka I var en så kallad våtklocka, där gasen förvarades i en inre behållare med vattenlås. Den inre gasbehållaren var nedsänkt i ett klockkar – en vattenfylld bassäng – som låg under markplan. Den yttre murade byggnaden fungerade som ett skyddande hölje och hindrade vattenlåset från att frysa.
Sektionsritningen låter oss se genom muren och in i det öppna rummet med gasbehållaren. Den genomskurna yttermuren är ifylld i rött. Muren har långssmala fönsteröppningar i tre plan och mindre fönster högst upp. På vardera sida om yttermuren syns siluetter av utskjutande strävpelare (murförstärkare). Taket bärs av en fackverkskonstruktion av nitat stål.
Utmed murens insida löper fyra smala plan som består av gångbryggor med skyddsräcken. Branta trappor i järn (lejdare) leder mellan gångbryggorna. Gasbehållaren har en välvd ovansida (hjässa) och vilar i det vattenfyllda klockkaret. Gasledningens in- och utloppsrör sticker upp ur vattenytan. Träställningen ovanför bassängen fungerade som stöd när gasbehållaren sänktes.
Fler ritningar
Under "Mer i Stockholmskällan" finns fler ritningar till Gasklocka 1 och andra byggnader vid Värtagasverket som utformades av Ferdinand Boberg.
