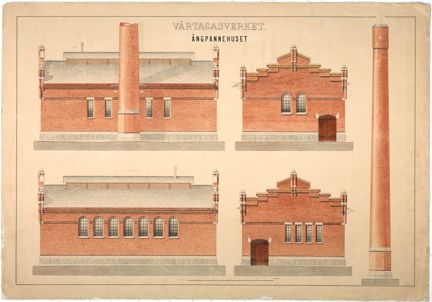

Värtagasverket i Hjorthagen började uppföras 1890 och invigdes 1893. De ursprungliga byggnaderna – bland annat det här ångpannehuset – ritades av arkitekt Ferdinand Boberg. Ritningen visar husets fyra fasader och den tillhörande skorstenen. Arkitekten har inte signerat eller daterat ritningen.
Ritningen är noggrant färglagd i akvarell. Till vänster på ritningen avbildas de två längdfasaderna – den övre är vänd mot väster och den nedre mot öster. På ritningens högra sida ser vi gavelfasaderna – den södra högst upp och den norra nedanför – samt skorstenen i sin helhet. Skorstenen hade sin bas strax utanför husets västra långsida.
Ångpannehuset uppvisar flera stildrag som återkommer i Ferdinand Bobergs byggnader vid verket: granitsockel, mönstermurade tegelfasader och trappstegsgavlar med små prydnadstorn (toureller). Taket är täckt med skiffer och har en lanternin.
Den västra och norra fasaden har långsmala rektangulära fönster. Fasaderna mot söder och öster har rundbågiga fönster i gjutjärn; två stycken mitt på den södra gaveln och sju utmed långsidan. På respektive gavel finns träport med dekorativa gångjärn.
Funktion och förändringar
Ångpannehuset fungerade som verkets kraftkälla under de första åren. Huset innehöll flera ångpannor och en ångturbindynamo. Ångpannorna producerade energi till verkets maskiner och värmeanläggning och ångturbinen producerade elektricitet till verkets belysning.
År 1920 fick huset fick en annan funktion och byggdes om. Skorstenen revs då och ersattes med en utbyggnad. Alla fasader utom den södra fick samtidigt förändrat utseende.
Fler ritningar
Under "Mer i Stockholmskällan" finns fler ritningar till byggnader vid Värtagasverket som utformades av Ferdinand Boberg.
