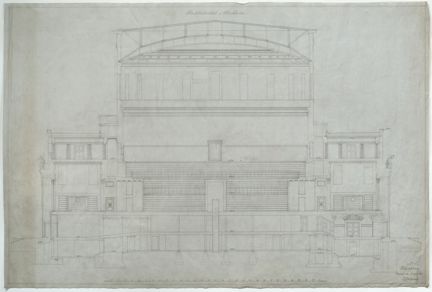

Ritningen visar en tvärsektion – en genomskärning rakt igenom biblioteksbyggnaden – från söder till norr. Den är signerad av Stadsbibliotekets arkitekt Gunnar Asplund den 15 april 1925. Ritningen är utförd i tusch på grå transparent väv, med tillägg i blyerts. Den har mörknat av smuts på vänster sida.
Stadsbiblioteket består av en högre rund mittbyggnad som från början omgavs av tre rektangulära flyglar mot norr, öster och söder. Längdsektionen skär rakt igenom byggnaden från mitten av den södra flygeln till mitten av den norra flygeln. På sektionsritningen syns tydligt hur den runda byggnaden reser sig ovanför flyglarna.
Nederst syns byggnadens grund och snitt genom källarvåning. Skärningen genom bottenvåningen går rakt igenom södra och norra entréerna. I huvudvåningen ser vi in i södra flygelns läsesal på vänster sida, den centrala bokhallen i mitten och den norra flygelns läsesal till höger.
Bokhallens takhöjd sträcker sig hela vägen upp till takplanet. De lägre flygarnas huvudvåning har högre takhöjd, men avslutas med en takvåning. Snittet genom takvåningen går rakt genom ett väntrum i vardera flygeln och korridorerna som sträcker sig utmed flyglarna.
Se fler ritningar ur serien
Under "Mer i Stockholmskällan" finns länk till en samlingspost som innehåller alla ritningar i serien. Där finns även egna poster för längdsektion och våningsplanerna, med bilder i högupplöst format (300 dpi).
Under "Mer i Stockholmskällan" finns också en post med arbetsbeskrivning till entreprenaden för nybyggnaden, som innehåller material- och beskrivning för alla rum som var tänkta till Stadsbiblioteket.
