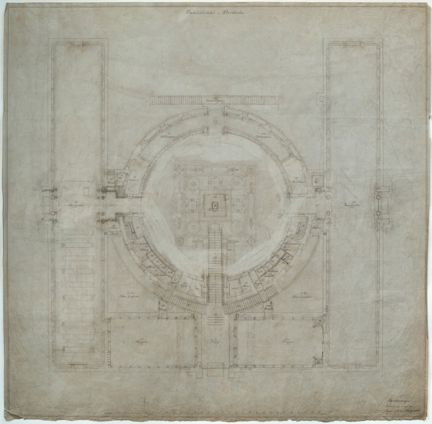

Ritningen visar plan till huvudvåning för Stockholms stadsbibliotek. Den är signerad av Stadsbibliotekets arkitekt Gunnar Asplund den 29 september 1924 och ändrad i april 1925. Ritningen är utförd i tusch på grå vaxad väv, med tillägg i blyerts och krita. Den är välanvänd och sliten.
Stadsbiblioteket består av en rund mittbyggnad som från början omgavs av tre rektangulära flyglar mot norr, öster och söder. Den runda formen syns på planritningen, liksom de tre omgivande flyglarna.
I huvudvåningens mitt ligger den stora centrala bokhallen (utlåningshallen) och på planen finns också ett utritat mönsterförslag för golvets mosaik. Omkring rundeln finns bland annat utställningsrum, arbetsrum, klädrum för personalen och toaletter.
Byggnadens östra flygel är utritad längst ner på planritningen. Där finns fortsättningen på huvudentréns vestibul – som är i dubbel takhöjd – och två stora studierum. De södra och norra flyglarna består av stora läsesalar, kallade "Södra läsesalen" respektive "Norra läsesalen".
På varje rum står vilken funktion det ska ha och ett unikt nummer, som till exempel "106 Södra läsesalen", "108 Bokhallen", "121 Allmän damtoilette", "130 Bibliotekarie" och "131 Städrum".
Se fler ritningar ur serien
Under ”Mer i Stockholmskällan” finns länk till en samlingspost som innehåller alla ritningar i serien. Där finns även egna poster för de andra våningsplanerna och sektionsritning med bilder i högupplöst format (300 dpi).
Material- och rumsbeskrivning
Rumsnumreringen på ritningen stämmer till stor del med arbetsbeskrivningen som trycktes 1924 för entreprenaden till nybyggnaden. Den är länkad under ”Mer i Stockholmskällan”. I arbetsbeskrivningen finns bland annat beskrivning av våningarna, rum för rum, samt ingående beskrivning av de material som skulle användas enligt entreprenaden.
