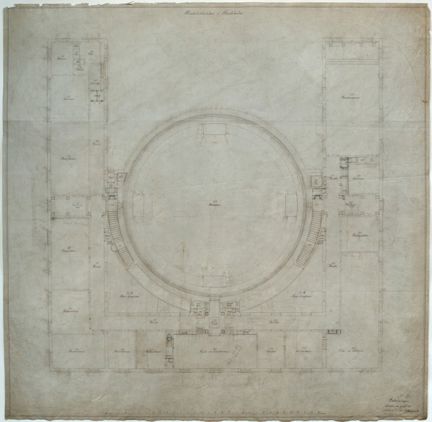

Ritningen visar plan till takvåning för Stockholms stadsbibliotek. Den är signerad av Stadsbibliotekets arkitekt Gunnar Asplund den 29 september 1924 och ändrad i april 1925. Ritningen är utförd i tusch på grå vaxad väv, med tillägg i blyerts och krita. Den är välanvänd och sliten.
Stadsbiblioteket består av en rund mittbyggnad som från början omgavs av tre rektangulära flyglar mot norr, öster och söder. Den runda formen syns på planritningen, liksom de tre omgivande flyglarna. Byggnadens östra flygel som är vänd mot Sveavägen är utritad längst ner på ritningen. Utmed flyglarnas inre delar går långa korridorer.
På varje rum står vilken funktion det ska ha och ett unikt nummer, som till exempel "201 Väntrum", "206 Skafferi", "209 Passage", "215 Korridor", "223 Arbetsrum" och "224A W.C.".
I den östra flygeln finns bland annat rum för styrelse och stadsbibliotekarie, assistent, förste bibliotekarie. Både östra och södra flygeln innehåller flera studiecirkelrum. I södra flygeln finns även lunchrum med kök och serveringsrum samt damrum. Den norra flygeln rymmer bland annat filialexpedition, föreläsningssal och order- och katalogrum. Den centrala bokhallen ligger i huvudvåningen men har takhöjd hela vägen upp.
Se fler ritningar ur serien
Under ”Mer i Stockholmskällan” finns länk till en samlingspost som innehåller alla ritningar i serien. Där finns även egna poster för de andra våningsplanerna och sektionsritningar, med bilder i högupplöst format (300 dpi).
Material- och rumsbeskrivning
Rumsnumrering stämmer till stor del med arbetsbeskrivningen som gjordes för entreprenaden. Den finns länkad under "Mer i Stockholmskällan". I arbetsbeskrivningen finns bland annat beskrivning av våningarna, rum för rum. Där finns också ingående beskrivning av de material som skulle användas enligt entreprenaden 1924.
