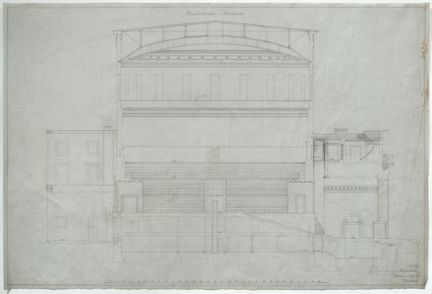

Ritningen visar en längdsektion – en genomskärning rakt igenom biblioteksbyggnaden – från väster till öster. Den är signerad av Stadsbibliotekets arkitekt Gunnar Asplund den 15 april 1925. Ritningen är utförd i tusch på grå vaxad väv, med tillägg i blyerts. Den har fläckar utmed kanten på höger sida.
Stadsbiblioteket består av en högre rund mittbyggnad som från början omgavs av tre rektangulära flyglar mot norr, öster och söder. På sektionen syns tydligt hur den runda byggnaden reser sig ovanför flyglarna. Snittet genom mittbyggnad går genom källarvåningen, bottenvåningens huvudtrappa och upp till huvudvåningen med den centrala bokhallen. Utlåningshallens takhöjd stäcker sig hela vägen upp till takplanet.
Till höger på ritningen syns genomskärningen av den östra flygeln. Snittet går rakt genom entréns vindfång och vestibul. Vestibulen har högre takhöjd. Ovanför vestibulen ligger en värmekammare och överst i takvåningen ser vi in styrelsen och stadsbibliotekarien rum.
På vänster sida av mittbyggnaden syns en del av den norra flygelns gårdsfasad, eftersom det från början inte fanns någon fjärde flygel mot väster.
Se fler ritningar ur serien
Under "Mer i Stockholmskällan" finns länk till en samlingspost som innehåller alla ritningar i serien. Där finns även egna poster för tvärsektion och våningsplanerna, med bilder i högupplöst format (300 dpi).
Under ”Mer i Stockholmskällan” finns också en post med arbetsbeskrivning till entreprenaden för nybyggnaden, som innehåller material- och beskrivning för alla rum som var tänkta till Stadsbiblioteket.
