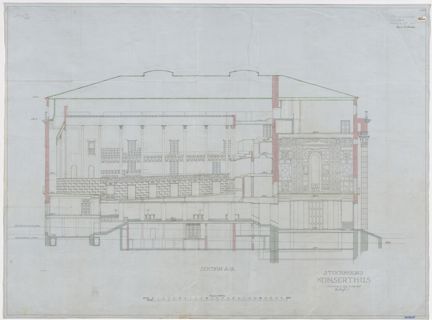

Bygglovsritningen till längdsektion "A-B" är signerad av Konserthusets arkitekt Ivar Tengbom den 21 februari 1925. Stockholms konserthus uppfördes 1924-1926 och invigdes i den 7 april 1926.
Arkitekten har tecknat i svart tusch och färglagt valda konstruktioner i akvarell. Det går att se viss utsmyckning, som kolonnernas kapitäl och mönster i väggfält och dörrar.
Sektionen är ritad så att den skär rakt igenom byggnaden på längden. Ytterväggen mot Sveavägen är utritad längst till vänster på ritningen och sidan mot Hötorget åt höger. Skärningen visar både Stora salen och Lilla salen.
Vi ser in i Stora salen från sidan; genom podiet (scenen) längst åt vänster och mot balkongerna utmed ena långsidan. I byggnadsdelen som är närmast Hötorget syns Lilla salens dekorerade fond. Under Stora salen ligger stora foajén med kapprum och under Lilla salen finns entréhallen. Lilla salen fick senare namnet "Grünewaldsalen".
Se fler ritningar
Här i Stockholmskällan finns också Ivar Tengboms planritning till huvudvåningen 1 trappa upp, fasad mot Hötorget och en tvärsektion (genomskärning på motsatt håll). Dessa är publicerade i tre separata poster, se under "Mer i Stockholmskällan".
Bygglovsansökan till Stockholms konserthus innehåller Tengboms planer över samtliga våningar, sektioner och fasader från 1925. I samma ansökan finns också en uppsättning ritningar som är daterade i oktober 1927, då huset redan var uppfört.
