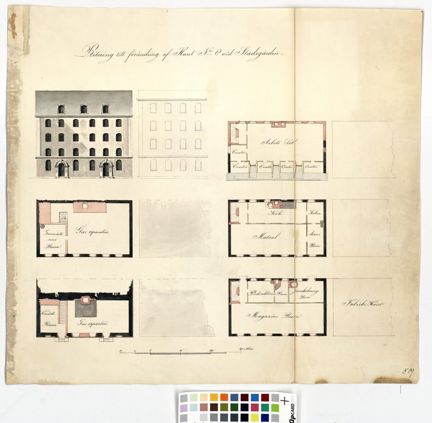

"Stockholms Mechaniska Bomulls-spinneri" hade flera byggnader vid östra Stadsgården på Södermalm från cirka 1834–1842. Ritningen visar förändring av spinneriets hus i kvarteret Stenbodarna större 8. Byggnaden skulle innehålla arbetssal, matsal, kök, kontor, magasin, rum för gasapparat och gaskokning samt bostäder för gasmästare, kokerska och portvakt.
Byggnadens huvudfasad är vänd mot sjösidan. Den är i fem våningar, inräknat botten- och vindsvåning, och har två entréer. Den högra entrén leder in till ett förrådsrum och trappa till nästa våningsplan (planen under fasadritningen). Andra entrén leder till "Gas-aparaten" i bottenplanet. En trappa upp finns ett stort utrymme för "Gas-aparaten" och gasmästarens bostadsrum (planen längst ner till vänster).
Huset är i souterräng – uppfört i en sluttning – och har därför bara tre våningar mot baksidan. Där finns också två ingångar, men markplan motsvarar våningen två trappor upp från sjösidan. Ena entrén leder till trapphuset och ett stort magasinsrum (planen längst ner till höger). Bredvid trapphuset finns också portvaktens bostad. Den andra ingången går till ett "Gaskoknings Rum".
De två översta våningarna nås genom baksidans trapphus. En trappa upp från baksidan finns en stor matsal, kök och kokerskans bostad. Högst upp i vindsvåningen ska en stor arbetssal uppföras. På det översta vindsplanet finns också fem kontor. I granntomten (västerut) skymtar en del av den stora spinnerifabrikens fasad och plan.
Mer om bomullsspinneriet
Fabrikens byggnader låg i kvarteret Stenbodarna större 2, 3, 4 och 8. Tomterna sträckte sig mellan Katarina Östra kyrkogatan 25-27 och ner till Passagebron vid Saltsjön 40-44. Spinneriet drevs av grosshandlarna August Bergman och Carl Fredrik Bohnstedt (Handelsbolaget Bergman & Bohnstedt) .
Stockholms Mechaniska Bomulls-spinneri drabbades av en brand 1842. Verksamheten flyttade därefter till Harg utanför Nyköping och drevs vidare som "Hargs Mechaniska Bomulls-Spinneri".
Under "Mer i Stockholmskällan" finns fler poster om fabriken, bland annat om matransoner för barnarbetare vid spinneriet.
